Exercicis encaminament de xarxes

Sobre els exercicis

Aquests exercicis estan pensats per què els resolguis i guardis en arxius per més endavant poder-los consultar.

Encaminament de dues xarxes

Exercici 1

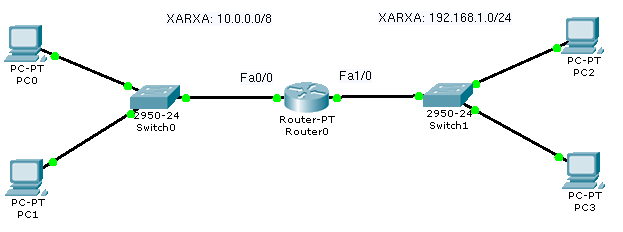

Contesta les qüestions plantejades tenint en compte que el mapa lògic de la xarxa d'una organització qualsevol és el següent:

Mapa lògic exercici
Mapa lògic exercici
  1. Implementa amb el Packet Tracer la xarxa plantejada a la imatge.
  2. Configura els dispositius de la xarxa per què les dues xarxes estiguin interconnectades.
  3. Explica per a què serveix la taula de rutes d’un router i quines dades permet mostrar. És important entendre i saber explicar amb les teves pròpies paraules l'explicació que posis.

Encaminament de tres xarxes amb dos encaminadors

Exercici 2

Part 1

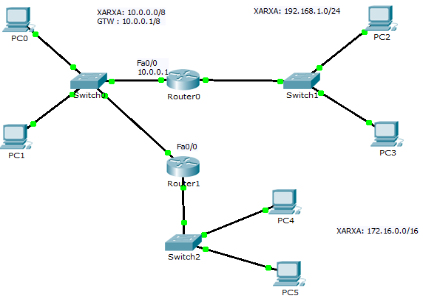

El mapa lògic base sobre el que es treballa en aquesta activitat és el que mostra la següent imatge.... És important que responguis facis els exercicis en l’ordre que es plantegen, sinó el resultat no serà el desitjat.

Mapa lògic exercici
Mapa lògic exercici

  1. Implementa amb el Packet Tracer, el mapa lògic proposat. Enganxa una imatge que compleixi les condicions següents:

    1. Modifica els noms del routers RTx_ELTEUNOM, on x=número del router.
    2. Afegeix al disseny totes les etiquetes amb les ips i dades que trobis que falten.
    3. Els hosts de la xarxa 10.0.0.0/8 han de veure els hosts de la xarxa 192.168.1.0/24
    4. Els hosts de la xarxa 10.0.0.0/8 no han de veure els hosts de la xarxa 172.16.0.0/16
    5. Els hosts de la xarxa 172.16.0.0/16 no han de veure els hosts de la xarxa 192.168.1.0/24
    6. Recorda que si tens algun dubte o prens alguna decisió amb dubtes la pots explicar per escrit.

  2. Enganxa una imatge que demostri la connectivitat (o no) entre els hosts de la xarxa 10.0.0.0/8 amb els de la xarxa 192.168.1.0/24. S’haurien de veure...podries explicar el motiu?

  3. Enganxa una imatge que demostri la connectivitat (o no) entre els hosts de la xarxa 10.0.0.0/8 amb els de la xarxa 172.16.0.0/16. No s’haurien de veure.....podries explicar el motiu?
  4. Enganxa una imatge que demostri la connectivitat (o no) entre els hosts de la xarxa 172.16.0.0/16 amb els de la xarxa 192.168.1.0/24. No s’haurien de veure.....podries explicar el motiu?

Part 2

  1. Enganxa una imatge de taula de rutes de l'encaminador «Router0»
  2. Enganxa una imatge de la taula de rutes de l'encaminador «Router1»
  3. Ara, ja hauries de poder explicar per què....
    1. Els hosts de la xarxa 10.0.0.0/8 veuen als hosts de la xarxa 192.168.1.0/24
    2. Els hosts de la xarxa 10.0.0.0/8 no veuen als hosts de la xarxa 172.16.0.0/16.
    3. Els hosts de la xarxa 172.16.0.0/16 no veuen als hosts de la xarxa 192.168.1.0/24.
    4. Els «sobres» dels hosts de la xarxa 172.16.0.0/16. si que arriben als hosts de la xarxa 10.0.0.0/8 ....però no tornen. Verifica-ho en mode simulat !!!!!!

Part 3

  1. Per poder fer que els hosts de la xarxa 10.0.0.0/8 vegin als hosts de la xarxa 172.16.0.0/16 hi ha més d’una solució. Una provoca danys col·laterals i la resta no. Implementa dues solucions, documenta-les i demostra que les has aplicat.
Pistes

SOLUCIÓ 1. Amb efectes col·laterals. CONDICIONS: No es pot fer servir encaminament. No pots modificar la part física de la xarxa. No t’oblidis d’explicar quin és l’efecte col·lateral.

SOLUCIÓ 2. LA BONA. CONDICIÓ: No es pot fer servir encaminament dinàmic.

Part 4

  1. Els hosts de la xarxa 172.16.0.0/8 encara no veuen als hosts de la xarxa 192.168.1.0/24. Soluciona el problema però sense provocar danys col·laterals, és a dir, no es pot perdre les connectivitats creades en punts anteriors !!!!!!!! No es pot fer servir encaminament dinàmic. Implementa la solució, documenta-la i demostra que l’has aplicat.

Part 5

  1. Afegeix un servidor DHCP només a la xarxa 10.0.0.0/8. Fes els canvis necessaris per a que tots els hosts de la xarxa rebin la IP del servidor. Especifica les dades que ofereix el servidor. Enganxa una imatge de la configuració del servidor i una imatge que demostri que un dels ordinadors de la xarxa té ip dinàmica. El servidor DHCP ha de tenir el nom SRV_ELTEUNOM

AJUDA DHCP: Fes clic

Si necessites més ajuda, mira aquest vídeo:
